در این مقاله قصد داریم تا به این سوال که فن کویل چیست ؟ پاسخ دقیقی بدهیم و بررسی کنیم که این سیستم چگونه و به چه صورت هوا را خنک و گرم میکند. برای این کار ابتدا ویژگیهای مقرر در آن و سپس نحوه تعامل آن با چیلر و بویلر که از منابع تامین آب سرد و آب گرم هستند را میشناسیم و مشخصات فنی و قیمت آن را رسیدگی میکنیم. فن کویلها را به طور گسترده میتوان به عنوان بخشی از سیستمهای سرمایشی و تهویه مطبوع انواع ساختمانها اعم از خانگی، مسکونی، آپارتمانی، اداری، تجاری، آموزشی و غیره استفاده کرد.
جهت مشاوره و خرید با شمارههای زیر تماس بگیرید:
09190911891 – 09122583615
- دستگاه فن کویل چیست؟
- نحوه کار فن کویل چیست؟ و چگونه باعث سرمایش و گرمایش هوا میشود؟
- نکاتی مهم درباره سرمایش و گرمایش هوا با فن کویل چیست؟
- مزایا و کاربردهای اصلی فن کویل چیست؟
- نتیجه گیری
- سوالات متداول درباره فن کویل چیست؟
دستگاه فن کویل چیست؟
فن کویل چیست؟ همانگونه که از نام فن کویل مشخص است، این دستگاه از یک فن و یک مبدل حرارتی خنک کننده و گرمایشی (کویل) برای سرمایش و گرمایش ساختمانها در صنعت تهویه مطبوع به همراه یک فیلتر و یک مدار کنترلی ساده تشکیل شده است. در حقیقت این دستگاه یکی از اعضای سیستم تهویه مطبوع است که امروزه در ساختمانهای مسکونی، اداری و تجاری زیاد استفاده میگردد.
در پاسخ به سوال فن کویل چیست؟ فن کویل نوعی مبدل حرارتی است که آب سرد تولید شده توسط چیلر یا مینی چیلر در فصل سرد و آب گرم تولید شده توسط دیگ یا پکیج در فصل گرم را به گردش در میآورد. از طرفی هوای داخل خانه را (هوای برگشتی) توسط مجموعه فن برقی به داخل کویل یکپارچه می کشد و پس از فیلتر شدن از طریق کویل، دما تغییر میکند. در نهایت، جریان هوای مطبوع را از طریق یک مجرا یا مستقیم به داخل اتاق میدمد.
نحوه کار فن کویل چیست؟ و چگونه باعث سرمایش و گرمایش هوا میشود؟
این کار به این شکل است: آب سرد (در تابستان) یا آب گرم (در زمستان) به کویلها (لولههای مسی) میریزد و یک فن هوا را از کویلها (دو طرف لولهها) بیرون میزند و باعث برخورد هوا میشود. با سطح سرد یا گرم کویل شده و هوای سرد یا گرم را به داخل ساختمان میفرستد.
جریان آب سرد داخل کویلها به وسیله دستگاه چیلر (یا یک دستگاه مینی چیلر با اندازه کوچکتر) و جریان آب گرم به کویلها توسط دستگاه دیگ یا بویلر در موتورخانه (یا پکیج گازسوز زمینی یا دیوار با اندازه کوچک) فراهم میشود. همان گونه که در شکل زیر میبینید، فن کویلها از راه لولههای آب سرد و گرم به چیلر و بویلر متصل می گردند. از لحاظ قیمت در سیستم تهویه مطبوع گرم و سرد چیلرها و بویلرها و فن کویلها (که یکی از کاملترین سیستمهای تهویه است) در واقع چیلر با پیچیدهترین جزئیات فنی و بالاترین قیمت، فن کویلها دستگاههایی با ساختار و جزییات ساده هستند و قیمت آن بسیار پایین است.
مطالعه بیشتر ⇐ چیلر

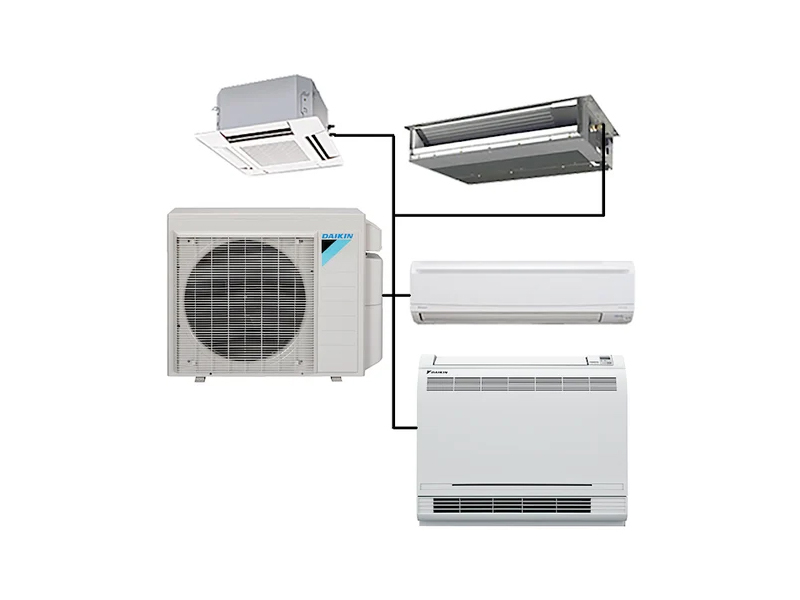

در بعضی از دستگاهها، مبرد به جای آب سرد یا گرم از طریق کویل آنها جریان مییابد، یعنی مبرد (گاز فرئون) مستقیماً وارد فن کویل میشود و هوا را خنک یا گرم می کند. در این حالت فن کویلها به تجهیزات VRF یا GHP متصل میشوند.
مطالعه بیشتر ⇐ وی آر اف(VRF)
نکاتی مهم درباره سرمایش و گرمایش هوا با فن کویل چیست؟
-

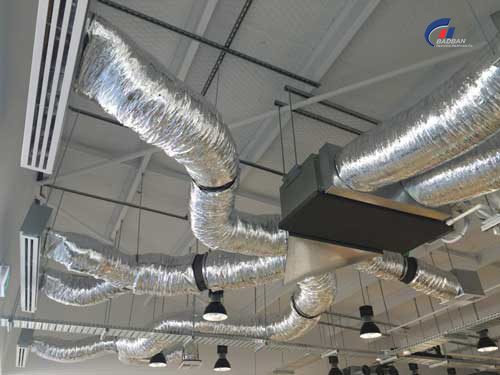

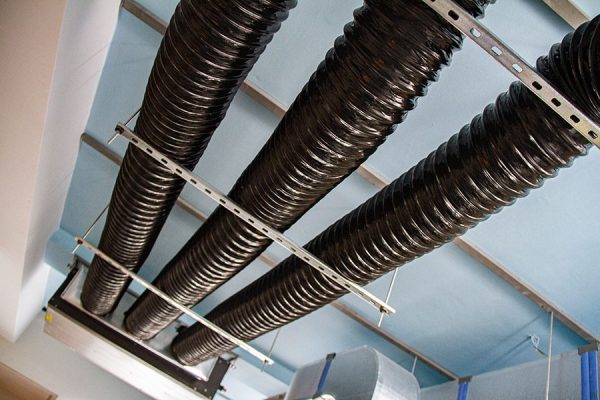

دستگاه فن کویل بخشی از سیستم تهویه مطبوع مرکزی (سرمایش و گرمایش) است که برای تهویه مطبوع انواع ساختمان های مسکونی (منزل، آپارتمان، ویلا، اداری، تجاری و … ) استفاده میگردد. گاهی از یونیت فن کویل به عنوان داکت فن یا فن کویل کانالی استفاده میگردد که قابلیت تامین و ورود هوای تازه به ساختمان را دارد. از دیگر سیستمهای کانالی که مزایا و معایب خاص خود را دارند می توان به داکت اسپلیت اشاره کرد.
-
یک واحد فن کویل، گرمایش و سرمایش را به وسیله یک کلید روشن/خاموش دستی یا یک ترموستات نظارت میکند که سرعت فن را تغییر میدهد یا جریان آب از طریق آن توسط یک شیر یا سوپاپ باز و بسته میشود. در ساختمان های مجهز به BMS، فن کویل توسط یک کنترلر دیجیتال متصل به شبکه BMS کنترل می شود. مزیت استفاده از فن کویل در ساختمان این است که جدای از قابلیت خنک سازی و گرمایش هوا، یک فن ناکارآمد به راحتی قابل خاموش کردن یا تغییر دما بدون تاثیر روی بقیه فن کویلها است. در تصویر زیر مشاهده میکنید که چگونه یک سری فن کویل به چیلر و بویلر متصل است و هوای هر اتاق را به طور مستقل سرد و گرم میکند.
-
این سیستم به دلیل سادگی و انعطافپذیری نسبت به سیستمهایی مانند هواساز مقرون به صرفهتر است. زیرا نیازی به کانالهای بیشتر نیست و مستقیماً از طریق لوله به دستگاههای تولید آب سرد و گرم متصل میشود. هواسازها رقیب شدیدی برای فن کویلها هستند که بسته به ویژگیهای هر ساختمان، معمولاً از یک یا ترکیبی از این دو سیستم استفاده میکنند.
-
پس از اندازهگیری دمای هوای ورودی و خروجی از فن کویل و میزان هوای عبوری از فن کویل، میتوان حرارت یا قدرت سرمایش حاصل از آن را محاسبه کرد.
-
واحدهای فن کویل در دو حالت کلی حالت دمیدن و حالت مکش طراحی میشوند. در حالت دمش فن دستگاه با دمیدن هوا در بین کویلها و در حالت مکش با مکش هوا از طریق کویل ها هوا را گرم یا خنک میکند. نوع مکش میتواند گرمای بیشتری را منتقل کند، اما کمی گرانتر از دمنده است.
-
فن کویل ها در انواع سقف، دیوار، کف و … موجود می باشند و شکل زیر نوع پرکاربرد (سقفی توکار) را نشان می دهد. فن کویل سقفی توکار نسبت به انواع دیگر هزینه کمتری دارد.
-
توکار یا روکار بودن دستگاه فن کویل چیست؟ فن کویل را میتوان به صورت توکار (پنهان) یا روکار (قابل رویت) طراحی و نصب کرد. نوع روکار (طبق تصویر زیر) می تواند زمینی ، سقفی، دیواری باشد که نیاز بدنه برای حفاظت کافی دارد. فن کویل در این بدنه بسته و مشبک تعبیه گردیده است.
نوع توکار که معمولا به صورت سقفی اجرا می شود مزایای بیشتری دارد و معمولا به دو صورت استفاده میشود. در حالت اول در صورت استفاده از سقف کاذب بر روی ساختمان میتوان از فن کویل سقفی کاستی چهار طرفه مطابق شکل زیر استفاده کرد. به طور خلاصه، با سقف کاذب، فقط دریچه های هوا را میتوان دید.

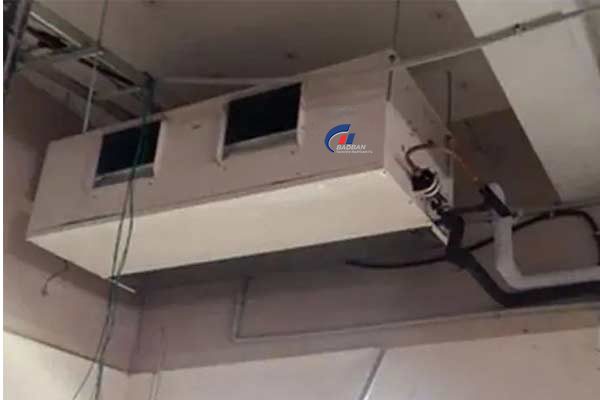

در حالت دوم (طبق تصویر زیر) به جای استفاده از سقف کاذب میتوان فن کویل های سقفی توکار را در قسمتی از سقف (معمولا قسمت ورودی سالن یا اتاق) نصب کرد. بنابراین اگر سقف کاذب در ساختمان نداشته باشیم (مثلاً انواع ساختمان های مسکونی، همه خانه ها و آپارتمانها سقف کاذب ندارند) مناسبترین نوع از نظر قیمت و مزایا، نوع سقفی توکار است. -
-
مشخصات فن کویل دو لوله ای یا چهار لوله ای: فن کویل ها به دو دسته کلی دو کانالی و چهار کانالی تقسیم میشوند. در نوع دو لوله، یک لوله برای تامین و دومی برای بازگشت آب سرد یا گرم است. بنابراین تمام فن کویل های ساختمان یا در حالت سرمایش و یا گرمایش کار می کنند.(حالت سرمایش در تابستان کار میکنند و در حالت گرمایش زمستانی) استفاده همزمان از برخی در حالت سرمایش و برخی در حالت گرمایش غیرممکن است. مثلاً در فصل بهار اگر بعضی واحدها نیاز به سرمایش دارند و بعضی واحدها نیاز به گرمایش دارند. در نوع دو لوله ای نمیتوانید هر دو را همزمان داشته باشید و همه آنها فقط در حالت سرمایش یا گرمایش هستند. نوع دو لوله ای کمترین قیمت را نسبت به نوع چهار لوله ای دارد.
نوع چهار لوله دارای دو لوله تغذیه و دو لوله برگشت است که یکی از لوله های تغذیه همیشه حاوی آب گرم و دیگری همیشه دارای آب سرد است که سیستم چهارفصل را ایجاد میکند. یکی دیگر از مزایای چهار لوله این است که در قسمتهای مختلف ساختمان به دلایل مختلف برخی نیاز به گرما و برخی نیاز به سرما دارند. بنابراین آب گرم یا سرد متناسب با آن وارد سیستم میشود.
مزایا و کاربردهای اصلی فن کویل چیست؟
- تامین سرمایش و گرمایش محیط داخلی ساختمان
- امکان تنظیم و کنترل دمای مورد نظر در نقاط مختلف ساختمان
- انعطافپذیری نصب بالا. بسته به موقعیتی که دارید میتوانید مدلهای مختلفی را خریداری کنید.
جهت بدست آوردن اطلاعات بیشتر در مورد خرید بهترین نوع فن کویل میتوانید با کارشناسان ما با شمارههای 09190911891 – 09122583615 در تماس باشید.
توجه
نتیجه گیری
گروه صنعتی بادبان تهویه پارسیان متخصص در طراحی و ساخت سازگارترین سیستمهای سرمایشی و گرمایشی با توجه به نیاز دقیق مشتریان و امکانات مالی کارکنان محترم، آماده ارائه انواع فن کویل ( کاستی، سقفی توکار ، زمینی، دیواری و کانالی) در ظرفیت های متفاوت است.
جهت کسب اطلاعات بیشتر در مورد فن کویل چیست؟ مشخصات فنی کامل و استعلام قیمت با گروه صنعتی ما تماس حاصل فرمائید. شایان ذکر است؛ فروش کلیه محصولات این مجموعه در سراسر کشور امکان پذیر است.
